Od wentylatora po klapy odcinające — architektura bezpieczeństwa przeciwwybuchowego w przemysłowym układzie odpylania

Ochrona przeciwwybuchowa w przemysłowym układzie odpylania wymaga spojrzenia wykraczającego poza parametry samej jednostki filtracyjnej. Prawidłowe zabezpieczenie zakładu obejmuje cały łańcuch zintegrowanych rozwiązań rozciągający się od wentylatora głównego aż po klapy odcinające na rurociągach. W procesach obróbki drewna, szlifowania metali, produkcji pasz czy przetwarzania surowców chemicznych generowane są ogromne ilości pyłów o wysokiej podatności na zapłon. Osadzający się materiał tworzy z powietrzem mieszaninę wybuchową, która przy kontakcie z najmniejszą iskrą może doprowadzić do poważnej awarii. Systemowe podejście do budowy instalacji chroni infrastrukturę przed skutkami ewentualnej eksplozji i zapobiega przeniesieniu zagrożenia na sąsiednie strefy produkcyjne.

Zjawisko propagacji wybuchu i potrzeba izolacji

Wybuch pyłu wewnątrz filtra workowego lub odpylacza cyklonowego inicjuje gwałtowne procesy fizyczne. Pierwotny zapłon generuje falę ciśnienia oraz front płomienia, które rozprzestrzeniają się z ogromną prędkością wewnątrz kanałów ciągów technologicznych. Propagacja ta wynika z turbulentnego charakteru przepływu w zamkniętej przestrzeni rurociągu. Rozpędzona fala uderzeniowa wyprzedza płomień i unosi osiadły na ściankach kanałów pył. Zjawisko to tworzy nowe, niezwykle groźne strefy wybuchowe, przenosząc ogień do kolejnych urządzeń w ułamkach sekundy. Skutkiem bywa wybuch wtórny, wielokrotnie silniejszy od początkowej eksplozji.

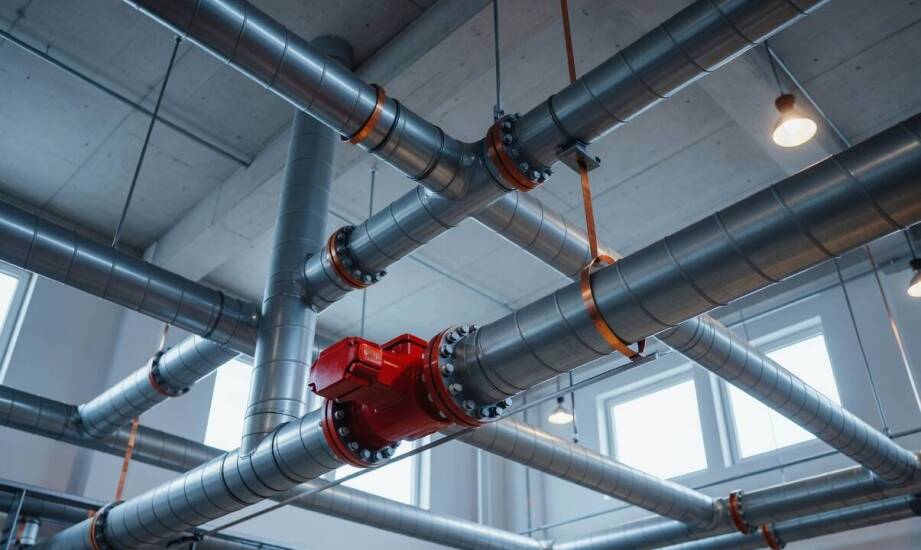

Przerwanie tego łańcucha zniszczeń wymaga zastosowania certyfikowanych elementów izolujących. Ich nadrzędnym zadaniem jest fizyczne odcięcie strefy zagrożenia i zatrzymanie niszczącej fali. Mechaniczne klapy zwrotne otwierają się pod wpływem normalnego ciągu powietrza roboczego, natomiast podczas wybuchu zamykają się samoczynnie pod naporem wstecznej fali ciśnienia. Bardziej zaawansowaną barierę stanowią zawory szybkoodcinające. Zintegrowane z układem detekcji, odcinają światło kanału w czasie rzędu kilku milisekund od wykrycia anomalii. Prawidłowo zaprojektowane instalacje odpylania ATEX integrują takie komponenty w strategicznych punktach sieci rurociągów. Pozwala to zamknąć energię wybuchu wyłącznie w jednym, wyizolowanym obszarze całego systemu. Do ochrony strefy zsypu pyłu z leja filtra wykorzystuje się z kolei atestowane dozowniki celkowe, które blokują dostęp płomienia do zbiorników magazynowych.

Odciążanie ciśnienia i aktywne systemy ochrony

Nawet najszybsza i najskuteczniejsza izolacja kanałów przesyłowych nie uchroni korpusu filtra przed rozerwaniem, jeśli ciśnienie wewnątrz stalowej obudowy przekroczy jej wytrzymałość. Dlatego przemysłowe układy odpylające bezwzględnie wyposaża się w zabezpieczenia uwalniające nadmiar energii poza obszar roboczy.

Panele uwalniające falę wybuchową

Membrany i panele odciążające montuje się na obudowach filtrów w precyzyjnie wyznaczonych, wzmocnionych miejscach. Ich zadaniem jest pęknięcie przy określonym progu ciśnienia, co umożliwia uwolnienie gazów po wybuchu oraz kuli ognia w bezpiecznym kierunku. Kanały dekompresyjne wyprowadza się najczęściej poza obrys budynku hali produkcyjnej, aby chronić personel przebywający w pobliżu maszyny. Dobór rozmiaru paneli opiera się na rygorystycznych normach EN 14797 oraz EN 14491. Parametry te narzucają obliczenia uwzględniające kubaturę filtra, specyfikę pyłu oraz maksymalne ciśnienie wybuchu.

Detekcja i gaszenie iskier w locie

Bariery pasywne warto uzupełniać systemami aktywnymi, które działają prewencyjnie. Przemysłowe detektory iskier wykorzystują wysoce czułe sensory optyczne lub termiczne do ciągłego monitorowania transportowanego materiału. Urządzenia te wychwytują niesione z prądem powietrza zarzewia pożaru i natychmiast uruchamiają układ gaszący. Sterowany elektrozaworem strumień mgły wodnej lub sprężonego gazu inertnego neutralizuje iskrę w czasie lotu. Proces ten zachodzi, zanim rozżarzona cząstka zdąży dotrzeć do wnętrza głównego filtra, gdzie stężenie pyłu osiąga wartości krytyczne.

Eliminacja ładunków elektrostatycznych

Częstym, a pomijanym źródłem zapłonu w układach wentylacyjnych są wyładowania elektrostatyczne. Tarcie rozpędzonych drobin pyłu o metalowe ścianki rurociągów oraz poliestrowy materiał worków powoduje gromadzenie się ładunków. Aby wyeliminować ryzyko przeskoku iskry, konieczne jest zachowanie ciągłości galwanicznej całego toru przepływu oraz jego bezwzględne uziemienie. Eksperci firmy Eko-Filtr standardowo stosują podczas montażu miedziane mostki uziemiające na wszystkich łączeniach kołnierzowych. Kontrola rezystancji uziemienia zapobiega powstawaniu niebezpiecznej różnicy potencjałów między modułami układu odpylania.

Synergia barier ochronnych a stabilność procesu

Architektura ochrony przeciwwybuchowej w przemyśle nie opiera się na pojedynczym komponencie. Bezpieczeństwo gwarantuje kaskadowe współdziałanie wielu elementów technicznych. Izolacja rurociągów blokuje drogi propagacji płomienia, panele dekompresyjne chronią stalową konstrukcję, aktywna detekcja eliminuje pierwotne źródła zapłonu, a rzetelne uziemienie trwale neutralizuje ładunki elektrostatyczne.

Odpowiednie zestawienie pasywnych i aktywnych barier zabezpieczających skutecznie przerywa łańcuch zjawisk prowadzących do eksplozji. Zastosowanie się do wymogów dyrektywy ATEX w zakresie projektowania instalacji zapewnia ciągłość przebiegu procesów technologicznych. Zintegrowany układ odpylający funkcjonuje w ten sposób jako stabilny element infrastruktury chroniący drogi park maszynowy oraz zdrowie pracowników zakładu.
